 Ovládání rádia 6000CD RDS EON pod volant
Autor Zpráva
Uživatel
Uživatelský avatar

Registrován: 11 srp 08, 18:20:45
Příspěvky: 479
Bydliště: Pha 10
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
Montáž ovládání rádia pod volant (bohužel bez přímých fotek z mé montáže):

1. Z ovladače kouká výstupek, který má na sobě západku do originál držáku ve Focusu
Obrázek

2. Tenhle výstupek jsem odříznul na úroveň těsnící a vymezovací gumičky kolem ovladače

3. Sundat volant, sundat krycí plast pod volantovou tyčí

4. Do krycího plastu vyvrtat 3mm díru pro šroubek, na odpovídajícím místě vypilovat díru pro kablíky k rádiu.

5. Ovladač přišroubovat k plastovému krytu zevnitř do "torza" výstupku

6. Protáhnout dráty k rádiu
Obrázek

7. V rádiu zapojit na pin 11 a 12 konektoru "B". Popis konektorů rádia (platné pro modely 4000, 5000, 6000, možná i jiné)
Obrázek

8. Ovládání:
a) tlačítka "Vol+" a "Vol-" = hlasitost
b) obě tyto tlačítka současně (nebo "Search" podle modelu ovladače) = hledání,
c) krátký stisk tl. "Mode" = další předvolba
d) delší stisk tl. "Mode" = další úroveň (rádio FM1 - rádio FM2 - ... - CD - rádio FM1 a tak pořád dokola)

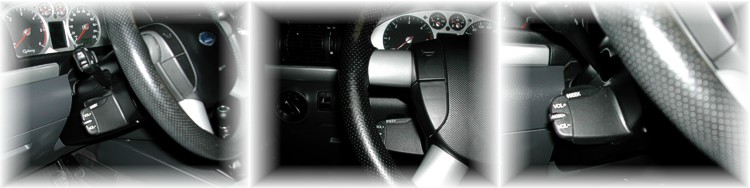

9. Finální stav:
Obrázek

_________________
Petr F (Sunny)
Galaxy II 1.9TDI, "černoch", 2003, (85) 110kW, výbava "dostatečná"
Focus II 1.6TDCI, "stříbro", 2007, 66kW, HTB, výbava "dostatečná"
Suzuki SV650-S, šedá-metal, 53kW, bez střechy, bez zpátečky...


Naposledy upravil Petr F (Sunny) dne 10 lis 09, 16:57:26, celkově upraveno 1



10 lis 09, 15:49:37
Uživatel
Uživatelský avatar

Registrován: 06 lis 07, 19:43:55
Příspěvky: 296
Bydliště: Kadaň CITY
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
Muzes sem jeste pak hodit detailni foto finalni podoby?
Dekuji

_________________
FORD GALAXY 1.9TDI PD 85kW @ 113kW


10 lis 09, 16:26:12
Uživatel
Uživatelský avatar

Registrován: 11 srp 08, 18:20:45
Příspěvky: 479
Bydliště: Pha 10
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
x-man: viz. výše ... PF

_________________
Petr F (Sunny)
Galaxy II 1.9TDI, "černoch", 2003, (85) 110kW, výbava "dostatečná"
Focus II 1.6TDCI, "stříbro", 2007, 66kW, HTB, výbava "dostatečná"
Suzuki SV650-S, šedá-metal, 53kW, bez střechy, bez zpátečky...


10 lis 09, 16:58:14
Uživatel

Registrován: 24 bře 08, 8:59:14
Příspěvky: 42
Bydliště: u Brna
Auto: Ford Galaxy II 2,3i r.v.2001
Tak jsem se nechal zlakat a poridil jsem taky ovladani. Montaz bez problemu, jenom jsem vypustil prvni cast bodu 3. Stacilo natocit volant do vhodne pozice, vysroubovat sroubek, trosku zatlacit plast volantu a magnetem sroubek vytahnout ven. Tak kdyby byl nekdo linej sundavat volant jako ja :-D , muze zkusit.

_________________
Galaxy II 2001 2,3l


19 led 10, 13:36:28
Uživatel
Uživatelský avatar

Registrován: 25 črc 08, 14:23:17
Příspěvky: 269
Bydliště: Teplice, Praha
Auto: Ford Galaxy II 2.8 V6 150 kW LPG
Petře,
měl bys za svoje know-how vybírat autorský poplatek :vul6:

_________________
Škoda Fabia I 1.2 maxV3 0 kW klacek


19 led 10, 16:40:00
Uživatel
Uživatelský avatar

Registrován: 12 lis 07, 21:44:37
Příspěvky: 2597
Bydliště: Praha8
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
Sežeňte mi někdo tu dálku :smt100

_________________
FORD GALAXY 1.9TDI r.v.03 Ghia


21 led 10, 13:26:01 ICQ
Uživatel
Uživatelský avatar

Registrován: 11 srp 08, 18:20:45
Příspěvky: 479
Bydliště: Pha 10
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
Stav se na nějakém Forďáckém vrakáči ... určitě k tomu chtěj i konektor do rádia "B", protože ten, co máš v autě je jen poloviční s pinama 1-9.
Dráty se nechají bez problémů nastavit, ale to zrovna tobě nemusím vysvětlovat.
PF

_________________
Petr F (Sunny)
Galaxy II 1.9TDI, "černoch", 2003, (85) 110kW, výbava "dostatečná"
Focus II 1.6TDCI, "stříbro", 2007, 66kW, HTB, výbava "dostatečná"
Suzuki SV650-S, šedá-metal, 53kW, bez střechy, bez zpátečky...


21 led 10, 13:43:28
Uživatel

Registrován: 24 bře 08, 8:59:14
Příspěvky: 42
Bydliště: u Brna
Auto: Ford Galaxy II 2,3i r.v.2001
PetrG ja jsem se podival tady http://www.ford-focus.cz/forum/ napsal mail a dalka i s kabelem byla doma. Cena 300 + posta.

_________________
Galaxy II 2001 2,3l


22 led 10, 8:30:19
Uživatel
Uživatelský avatar

Registrován: 21 led 10, 20:00:05
Příspěvky: 551
Bydliště: Ústí nad Labem
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
začínám o tom uvažovat, jak se to ovládá? sahnete spis po radiu nebo po tom ovladaci? podle fotek mi prijde ze je to daleko na ovladani... popisujte zkusenosti, tipy, rady, nerad bych delal diru do :smt1133: zbytecne pro neco, co pak nevyuziju...

_________________
Ford Galaxy II, 1.9TDi 85kW - prodano

Seat Alhambra II, 2.0TDi 103kW - na prodej https://auto.bazos.cz/inzerat/84067055/Seat-Alhambra-20TDi-103kW-2009.php

Seat Alhambra III, 2.0TDi 110kW


26 kvě 11, 22:21:01 ICQ Zobrazit autorovy stránky
Uživatel
Uživatelský avatar

Registrován: 11 srp 08, 18:20:45
Příspěvky: 479
Bydliště: Pha 10
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
Ovladač je na dosah na "dlouhé" prsty. Není to tak blízko, jako to mám ve Focusu, ale zvyknul jsem si na to.
Přes ovladač jsi schopný ovládat:
1. hlasitost
2. přepínání stanic na rádiu (v pořadí "další", "další" atd.)
3. hledání stanic
4. přepínání vlnových rozsahů a přepínání z rádia na CD
5. v režimu CD přepínání hraných skladeb "dopředu" a "dozadu"
6. pokud máš nastavené funkce "News" nebo (a) "Trafic", tak přepínání hlasitosti ze zvýšené na normální

Snad jsem na nic nezapoměl ...

_________________
Petr F (Sunny)
Galaxy II 1.9TDI, "černoch", 2003, (85) 110kW, výbava "dostatečná"
Focus II 1.6TDCI, "stříbro", 2007, 66kW, HTB, výbava "dostatečná"
Suzuki SV650-S, šedá-metal, 53kW, bez střechy, bez zpátečky...


27 kvě 11, 6:41:50
Uživatel
Uživatelský avatar

Registrován: 25 črc 08, 14:23:17
Příspěvky: 269
Bydliště: Teplice, Praha
Auto: Ford Galaxy II 2.8 V6 150 kW LPG
Od "Sunnyho" to mám namontované a nemůžu si to vynachválit. Prostě :smt023

_________________
Škoda Fabia I 1.2 maxV3 0 kW klacek


27 kvě 11, 7:30:20
Uživatel
Uživatelský avatar

Registrován: 21 led 10, 20:00:05
Příspěvky: 551
Bydliště: Ústí nad Labem
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
děkuji, nebudu to používat na origo rádio, ale na LG, ale musím trošku bastlit odporový převodník. funkce zustanou stejné, jen jsem premejslel, jestli pouzit toto "padlo" nebo jestli nedodelat nejaka neorigo tlacitka pod tlacitka klaksonu, jenze jsem zatim nenasel zadna prijatelna (hlavne kvuli velikosti)... a prsty mam kratke, tak nevim jestli to bude to prave :-D

_________________
Ford Galaxy II, 1.9TDi 85kW - prodano

Seat Alhambra II, 2.0TDi 103kW - na prodej https://auto.bazos.cz/inzerat/84067055/Seat-Alhambra-20TDi-103kW-2009.php

Seat Alhambra III, 2.0TDi 110kW


27 kvě 11, 13:40:14 ICQ Zobrazit autorovy stránky
Uživatel

Registrován: 19 pro 14, 19:41:08
Příspěvky: 24
Auto: Ford Galaxy II 2.3i 103 kW
Byl by to ochoten někdo ocjhoten to sehnat a udělat i mě? Praha

_________________
Po dohodě servis a diagnostika Motocyklů BMW.


11 říj 17, 8:07:32
Uživatel
Uživatelský avatar

Registrován: 11 srp 08, 18:20:45
Příspěvky: 479
Bydliště: Pha 10
Auto: Ford Galaxy II 1.9 TDi PD 85 kW
Zaktualizoval jsem obrázky, které nebyly vidět.
To "servisak": na shánění nemám časoprostor, jinak se můžeš zkusit ozvat ...

_________________
Petr F (Sunny)
Galaxy II 1.9TDI, "černoch", 2003, (85) 110kW, výbava "dostatečná"
Focus II 1.6TDCI, "stříbro", 2007, 66kW, HTB, výbava "dostatečná"
Suzuki SV650-S, šedá-metal, 53kW, bez střechy, bez zpátečky...


11 říj 17, 19:06:54
Uživatel

Registrován: 19 pro 14, 19:41:08
Příspěvky: 24
Auto: Ford Galaxy II 2.3i 103 kW
Jeste jedna technicka. Nak slozite a co je treba aby to bylo ve volantu?

_________________
Po dohodě servis a diagnostika Motocyklů BMW.


11 říj 17, 20:58:49
